Новые технологии переработки пластмасс
ПОИСК
На главную
НАВИГАЦИЯ

НОВЫЕ ТЕХНОЛОГИИ

  Новинки
  Технологии

ПОДБОР ОБОРУДОВАНИЯ

  Блоги производителей
  Поставщики
  Производители

ТЕНДЕНЦИИ РЫНКА

  Мнения и оценки
  Новости и статистика

СОТРУДНИЧЕСТВО

  Реклама на сайте
  Для авторов
  Контакты

СПРАВОЧНАЯ

  Классификатор продукции
  Термопласты
  Добавки
  Процессы
  Нормы и ГОСТы
  Классификаторы
ОБЗОРЫ РЫНКОВ
  • Анализ и прогноз рынка синтетических моющих средств в России
  • Анализ и прогноз рынка средств дезинфекции поверхностей в России
  • Анализ и прогноз рынка антисептиков в России
  • Анализ и прогноз рынка средств дезинфекции в России
  • Анализ и прогноз рынка углеводородных пропеллентов в России
  • Анализ и прогноз рынка хладонов в России
  • Анализ рынка спальных мешков в России
  • Анализ рынка туристических рюкзаков в России
  • Анализ рынка туристических палаток в России
  • Анализ рынка панировочных машин в России
    Все отчеты
    ОТЧЕТЫ ПО ТЕМАМ
  • Другая продукция
  • Литье под давлением, ротоформование
  • Пленки, листы
  • Профили
  • Тканные и нетканные материалы
  • Индустрия искож
  • Вспененные пластики
  • Трубы
      Экспорт статей (rss)
    1. ФРУКТОЗА ВРЕДНЕЕ САХАРА
    2. МОЩНЕЙШАЯ СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ В РОССИИ
    3. ВОЗДЕЙСТВИЕ КОФЕИНА
    4. ЗАЩИТА СОЕВЫХ ПОСЕВОВ
    5. ЭНЕРГОЭФФЕКТИВНОСТЬ: Детский сад категории [Аk

    Технологии

    РЕЦЕПТУРЫ ДЛЯ ПРОИЗВОДСТВА ЛИНОЛЕУМА


    ПВХ линолеум изготавливают тремя способами: промазным, вальцево-каландровым и экструзионным. Для производства линолеума применяют суспензионный, эмульсионный и микросуспензионный ПВХ. Эмульсионный и микросуспензионный ПВХ применяют для изготовления линолеума промазным способом, а суспензионный — для производства линолеума вальцево-каландровым способом.




    Пластификаторы — органические вещества, вводимые в полимеры для придания эластичности и пластичности. Они обеспечивают равномерное распределение в полимерах сыпучих ингредиентов, снижают температуру плавления, улучшают условия формования. Некоторые пластификаторы придают полимерным материалам негорючесть и светостойкость.

    В производстве ПВХ линолеума в качестве пластификаторов применяют Диоктилфталат марки ДОФ (ГОСТ 8728 – 77) — сложный эфир 2-этилгексилового спирта и ортофталевой кислоты, Дибутилфталат марки ДБФ 9ГОСТ 8728 – 77) – сложный эфир Н-бутилового спирта и ортофталевой кислоты. Бутилбензилфталат марки ББ3Ф-90 (ТУ 6-05-211-1401 – 85) – сложный эфир ортофталевой кислоты и смеси Н-бутилового и бензилового спиртов. ДИ-(н-алкил)-фталат марки ДАФ 789 (ГОСТ 8728 – 77) — сложный эфир ор¬тофталевой кислоты и спиртов. Диалкилфталат марки ДАФ-56 (ТУ 6-05-211-1401 – 85) — сложный эфир орто¬фталевой кислоты и смеси спиртов нормального строения С5-С6. Диалкилортофталат марки ДАФ 1012Э (ТУ 6-05-111-277 – 63) — сложный эфир ортофталевой кислоты и смеси спиртов нормального строения С10-С12. Хлорпарафин ХП-470 (ТУ 6-01-568 – 76), получаемый хлорированием жидких очищенных парафинов или неомыляемых производных сульфоната.

    Наполнители — вещества, вводимые в ПВХ массу для улучшения внешнего вида и расцветки, облегчения обработки, придания необходимых физико-механических и химических свойств и удешевления линолеума. В производстве линолеума в качестве наполнителя применяют неор¬ганические и органические порошки — тальк, мел, каолин, известняк.

    Молотый тальк (ГОСТ 21235 – 75) — продукт механического измельчения горной породы талькита. Гидрофобный сепарированный мел (ТУ 21-РСФСР-143 – 76) — тонкозернис-тый продукт белого цвета, получаемый путем помола природного мела с гидрофобизирующими добавками. Обогащенный каолин (ГОСТ 21288 – 75) — высокодисперстная глина белого или кремового цвета, состоящая из минерала каолинита.

    Стабилизаторы — вещества, которые вводят в ПВХ композиции для торможения их старения в условиях переработки и эксплуатации линолеума. Наиболее эффективные стабилизаторы, применяемые в производстве линолеума: свинцовые (кремнекислый свинец, свинец стеариновокислый двухосновной) и бариево-кадмиевые твердые и жидкие соединения. Смазками служат стеарат кальция, стеариновая техническая кислота. Вспенивающие вещества или порообразователи применяют для получения полимерных материалов пористой структуры. Для производства линолеума используют азодикарбонамид ЧХЗ-21.

    Активаторы разложения — компоненты ПВХ композиции, снижающие температуру разложения порообразователя. Для ЧХЗ-21 наиболее эффективным активатором разложения служит оксид цинка (ГОСТ 10262 – 73), который, вступая в химическую реакцию с порообразователем, ускоряет процесс разложения уже при температуре 160 °С.

    Ингибиторы — вещества, замедляющие скорость химического процесса. В качестве ингибитора используют ангидрид тримеллитовой кислоты.

    Красители — вещества, применяемые для крашения полимерных материалов. В качестве органических красителей для производства линолеума применяют только органические пигменты (фталоцианитовый и полициклический), характеризующийся нерастворимостью в пластифицированном ПВХ. В качестве неорганических красителей — неорганические пигменты (оксиды, соли или комп-лексные соединения алюминия, меди, цинка, железа, никеля). К фталоцианиновым пигментам относятся пигменты — голубой (ГОСТ 6220 – 76) и зеленый (ТУ 6-14-408 – 76). К полициклическим пигментам относятся антрахиноновые, хинокридоновые, тионидигоидные: глубоко-черный пигмент (ТУ б-14-374 – 70), двуокись титана (ГОСТ 9808 – 84), цинковые белила (ГОСТ 202 – 76) железоокисные пигменты ЖО (ГОСТ 18172 – 80), К (МРТУ 6-10-602 – 76), пигменты от лимонного до красного цвета (ГОСТ 478 – 80), углерод технический ПМ-15-сажа (ГОСТ 7885 – 77).

    Растворители — органические и неорганические соединения, способные растворять различные вещества. В производстве линолеума для изготовления печатных красок, которые используются для нанесения рисунка на лицевую поверхность линолеума, применяют следующие растворители: циклогексанон, метилэтилкетон, метилизобутилкетон, этилацетат.

    Циклогексанон (ГОСТ' 24615 – 81) — продукт, получаемый при взаимо-действии бензола, анилина и фенола. Метилэтилкетон (ТУ 38-10243 – 80) — продукт, получаемый окислением вторич¬ного бутилового спирта. Метилизобутилкетон (ТУ 6-02-920 – 78) изготавливают парофазным каталитическим гидрированием оксида мезитила с последующей очисткой ректификацией. Этилацетат (ГОСТ8981 – 78) — сложный эфир уксусной технической кислоты и этилового спирта.

    В печатных красках применяют обычно смесь растворителей. Пленкообразующие вещества — основные компоненты лакокрасочных материалов, придающие этим материалам способность к образованию пленки при нанесении на твердую подоснову. В производстве линолеума пленкообразующие вещества используются для приготовления печатных красок, наносимых в качестве декоративного рисунка на лицевую поверхность, а также для клея, необходимого в процессе дублирования линолеумной пленки с подосновой.

    В качестве пленкообразующих веществ применяются следующие материалы : Сополимер A-15-О на основе винилхлорида (ТУ 6-01-1181 – 79). Сополимер BA-15 (ГОСТ 12099 – 75) — продукт полимеризации винилхлорида и винилацетата. Поливинилхлоридная хлорированная смола (ОСТ 6-01-37 – 73) — продукт, по¬лучаемый хлорированием ПВХ в среде растворителя.

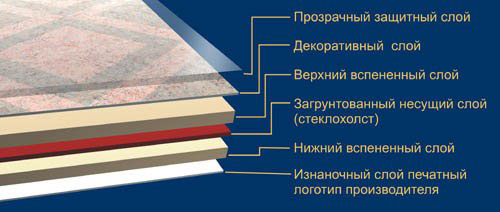

    Краткое описание технологии

    1. Основой линолеума служит стеклохолст, на который наносятся все остальные слои. (От качества стеклохолста во многом зависит качество продукта- стабильность размеров, прочность, гладкость поверхности).

    2. Стеклохолст пропитывается однородной пастой, которая в процессе производства многократно (5 раз) фильтруется.

    3. На пропитанный пастой стеклохолст наносится грунтовочный слой, выравнивающий поверхность.

    4. На грунтовочный слой накладывается лицевой слой.

    5. На лицевой слой с помощью печатной машины наносится рисунок, который максимально точно передает текстуру дерева или камня.
    При добавлении в краску специальных веществ-ингибиторов достигается рельефность рисунка, что позволяет достичь объемного выделения некоторых элементов дизайна.

    6. На рисунок наносится прозрачный защитный слой. Слой защищает линолеум от износа и истираемости, а также обеспечивает сохранность рисунка. Этот слой создает герметизирующий эффект.

    7. На тыльную сторону линолеума наносится слой пасты ПВХ, толщина которого определяется типом линолеума.

    8. Вспенивание основы при прохождении через специальную печь. Образующиеся микропузырьки воздуха обеспечивают хорошие тепло- и звукоизаляционные качества линолеума.

    На каждом из этапов производства проводится автоматизированный и визуальный контроль качества продукции.

    Производство линолеума

    Технологический комплекс для производства линолеума ОАО Буммаш предназначен для производства многослойного поливинилхлоридного декоративного линолеума с лицевым слоем из прозрачной ПВХ-пленки с цветным печатным рисунком.

    Комплекс позволяет выпускать линолеум следующих видов:
    •  На теплозвукоизолирующей подоснове; на тканевой подоснове;
    •  с рельефным тиснением лицевой поверхности;
    •  с гладкой лицевой поверхностью.

    Линия состоит из автономных устройств, смонтированных в одну технологическую цепочку, и системы управления.

    Техническая характеристика

    Производительность (расчетная, при ширине линолеума 2000 мм, скорости 0,108 м/с (6,5 м/мин), режиме работы в три смены и 5762 раб. часах в году, коэфф. использрвания оюорудования -0,9), млн. м2/год (м2/ч), не менее

    520,6
    Ширина получаемого электрооборудования, мм1400-2000
    Скорость получения линолеума (кинематически обеспечиваемая механизмами линии), м/с (м/мин)0,033-0,166 (2-10)
    Установочная мощность электрооборудования, кВт
    общая325,7
    электропривода постоянного тока29,3
    электропривода переменного тока245,1
    электронагрева51,3
    Параметры воды для охлаждения
    Давление, МПа (кгс/см кв)0,4-0,6 (4-6)
    Объемный расход воды, куб. м/ч, не более20
    Параметры сжатого воздуха
    Воздух ГОСТ 17433-80класс 10
    Давление, МПа (кгс/см кв)0,4-0,6 (4-6)
    Объемный расход воздуха, куб. м/ч, не более30
    Теплоноситель - пар давлением МПа (кгс/см2)0,8-1 (8-10)
    Массовый расход пара, кг/ч, не более850
    Весб кг255420
    Исходные материалы для изготавления линолеума
    Поливинилхлорид ПВХЕ 6250Ж34%
    Пластификаторы, в т.ч.
    мел41
    двуокись титана1,8
    Пленка ПВХ прозрачная с рисунком 0,3 мм
    Полотно иглопробивное

    Состав ПВХ пасты для производства линолеума промазным способом, %

    Компоненты

    Подоснова тканеваяПодоснова теплозвукоизоляционная
    Поливинилхлорид42,244,4
    Тальк31,128,8
    Пластификатор19,018,7
    Олифа-оксоль2,22,2
    Хлорпарафин2,02,2
    Веретенное масло1,71,8
    Вода1,01,2
    Шлифпорошок0,50,4
    Красящая паста0,30,3

    В качестве исходных материалов для производства линолеума применяют эмульсионный ПВХ, наполнители (молотый тальк, и гидрофобный мел), пластификаторы (диоктилфталат, дибутилфталат), различные технологические добавки. Многослойный поливинилхлоридный безосновный линолеум состоит из нескольких сдублированных поливинилхлоридных пленок различного состава.

    Состав композиции, % для производства поливинилхлоридных пленок вальцево-каландровым способом

    Компоненты

    Пленка для верхнего слояПленка для нижнего слоя
    Суспензионный С6359М5520
    Эмульсионный Е-62 ПВХ-29,5
    Отходы линолеума26,521,3
    Мел гидрофобный или тальк15,510,0
    Пластификатор (ДОФ)1,74,09
    Хлорпарафин ХП 4700,731,6
    Свинец серноокислый трехосновный0,34-
    Стеарт кальция0,2313,51
    Красители (сурик железный, охра)

    Линолеум на вспененной ПВХ подоснове относитсится к группе газонаполненных материалов. В качестве исходных материалов для производства линолеума на вспененной ПВХ подоснове применяют эмульсионный ПВХ ЕЛ 6602 С, микросуспензионный ПВХ марки МС 6602 С, пластификаторы (диоктилфталат, бутилбензилфталат), наполнитель (гидрофобный мел), бариево-кадмиевый стабилизатор, вспениватель (азодикарбонамид), активатор (оксид цинка), каркас (стекловолокнистый холст), печатные краски. При производстве такого линолеума готовят четыре различные поливинилхлоридные пасты определенного состава для соответствующих слоев линолеума и вспенивающую пасту (шихту).

    Расход компонентов поливинилхлоридных паст, %

    Компоненты

    Грунтовочные пасты для лицевой стороны линолеумаГрунтовочный пасты для обратной стороны линолеумаПаста химической пеныПаста для лицевого прозрачного слоя
    Поливинилхлорид
    эмульсионный46,043,040,319,4
    микросуспензионный119,818,620,045,2
    диоктилфталат31,633,518,119,8
    бутилбензилфталат--12,011,8
    стабилизатор барийкадмиевый0,660,63-1,5
    разжижитель паст1,941,971,6-
    эпоксидированное соевое масло-2,1-3,1
    вспенивающая паста (шихта)--8,1-
    порофор ИХЗ 21  1,02
    диоксид титана  1,02
    оксид цинка  1,02
    пластификатор ДОФ  4,37
    эпоксидированное соевое масло  0,68

    Состав ПВХ композиции при производстве линолеума экструзионным способом, %

    Поливинилхлорид С-6358 М, С-7058 М

    50,25
    Мел природный гидрофобный25,13
    Смесь пластификаторов ДОФ, ХП (90:10)20,60
    Технологические добавки:4,02
    поливинилхлорид суспензионный0,75
    свинец кремнекислый0,24
    Кислота стеариновая техническая0,33
    Двуокись титана пигментная0,77
    Свинец стеариновокислый0,24
    Пигменты железоокисные0,38

    РФА ИНЖИНИРИНГ ООО

    www.newchemistry.ru

    Куплю

    19.04.2011 Белорусские рубли в Москве  Москва

    18.04.2011 Индустриальные масла: И-8А, ИГНЕ-68, ИГНЕ-32, ИС-20, ИГС-68,И-5А, И-40А, И-50А, ИЛС-5, ИЛС-10, ИЛС-220(Мо), ИГП, ИТД  Москва

    04.04.2011 Куплю Биг-Бэги, МКР на переработку.  Москва

    Продам

    19.04.2011 Продаем скипидар  Нижний Новгород

    19.04.2011 Продаем растворители  Нижний Новгород

    19.04.2011 Продаем бочки новые и б/у.  Нижний Новгород

    Материалы раздела
  • НОВАЯ ТЕХНОЛОГИЯ СИНТЕЗА ПОЛИУРЕТАНА НА КЗСК
  • РОССИЙСКИЕ САПФИРЫ В ДИСПЛЕЯХ APPLE
  • АВТОНОМНЫЙ УЗЕЛ ВПРЫСКА ДЛЯ МНОГОЦВЕТНЫХ ДЕТАЛЕЙ
  • ПОЛИАМИДЫ ULTRAMID ДЛЯ ФОТОЭЛЕКТРИЧЕСКИХ СИСТЕМ
  • ВПЕРЕДИ ПЕРЕХОД К ПОДЗЕМНЫМ КАБЕЛЬНЫМ СИСТЕМАМ
  • РЕЗИНОВЫЕ ПОКРЫТИЯ BASF COATINGS в АВТОПРОМЕ
  • СТЕКЛОСОТОПЛАСТЫ на ОСНОВЕ КВАРЦЕВОЙ ТКАНИ
  • МОБИЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ FARO
  • СЕНСОРНЫЕ СИСТЕМЫ КОНТРОЛЯ ОКОН
  • СИСТЕМА HYCAP НОВОГО ПОКОЛЕНИЯ
  • Кондиционирование пресс-форм
  • КОМПОЗИЦИОННЫЙ МАТЕРИАЛ «ПОЛИЭТИЛЕНПЛАСТИК»
  • HAITIAN INTERNATIONAL: электрические серии Zhafir VENUS и Zhafir MERCURY
  • НКНХ ВЫБРАЛ ТЕХНОЛОГИЮ BASELL
  • ТОНКОПЛЁНОЧНЫЕ ПОКРЫТИЯ BENEQ
  • СМЕСИТЕЛИ DEGA ДЛЯ ПОЛИМЕРНОГО СЫРЬЯ
  • НОВАЯ ТЕХНОЛОГИЯ ПЕРЕРАБОТКИ ШИН
  • ЧИПЫ из УГЛЕРОДНЫХ НАНОТРУБКОК
  • ТЕХНОЛОГИЯ INEOS на НКНХ
  • ОПОРЫ ЛЭП из СТЕКЛОПЛАСТИКОВ
  • ПЭНД для IBC-контейнеров
  • ВАКУУМНЫЕ ЗАГРУЗЧИКИ СЕРИИ ASPIROPLAST AS
  • ДЖИНСЫ LEVI'S ИЗ ПЕРЕРАБОТАННЫХ БУТЫЛОК
  • ЭЛЕКТРИЧЕСКИЕ ТПА СЕРИИ ECOPOWER
  • СУШИЛКИ ДЛЯ ПОЛИМЕРОВ DEGA
  • АРАМИДНОЕ НАНОВОЛОКНО
  • ТЕХНОЛОГИЯ (S-FIT) - впрыскивание мягкого пенопласта
  • ДЕПОЛИМЕРИЗАЦИЯ ПОЛИСТИРОЛА
  • ТЕРМОПЛАСТАВТОМАТЫ CYBERTECH серии SERVO
  • СМЕСИ ДЛЯ ОЧИСТКИ ТПА И ЭКСТРУДЕРОВ
  • Все статьи
    Rambler's Top100
    Copyright © Polymeri.ru 2006. All Rights Reserved
